ΕΠΑΓΩΓΙΚΌ ΡΟOΜEΤΡΟ FLOW 38 ΒΙΟΜΗΧΑΝΙΚΟΥ ΤΥΠΟΥ ΜΕ ΟΘΟΝΗ
Το ροόμετρο FLOW 38 είναι σχεδιασμένο για μεγάλο εύρος μετρήσεων σε διάφορους τομείς της βιομηχανίας.

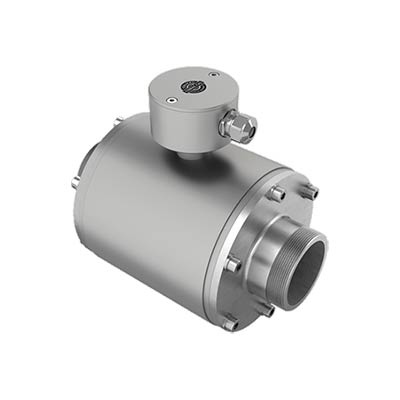

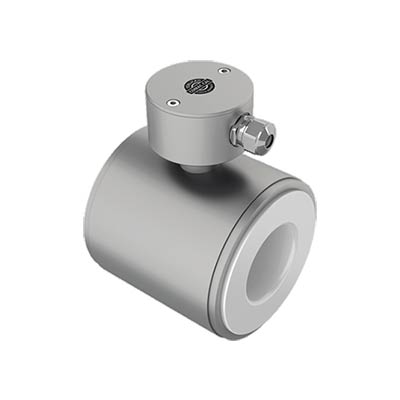

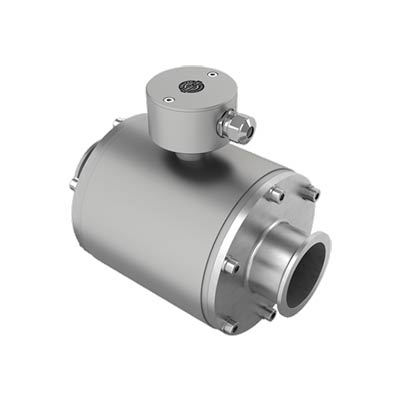

Διατίθεται με πολλών τύπων συνδέσεις, όπως φλαντζες, wafer, DIN τροφίμων ή Tri-Clamp.
Ο μετρητής ροής διαθέτει επίσης ένα ευρύ φάσμα διαθέσιμων εξόδων για επικοινωνία με πολλούς τύπους
συστημάτων ελέγχου.
ΚΥΡΙΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ
- Ποικιλία στομίων σύνδεσης
- Ολικό μήκος κατά παραγγελία
- Δυνατότητα εξ ολοκλήρου ανοξείδωτης κατασκευής
- Μεγάλο εύρος λειτουργίας
- Υψηλή ακρίβεια και επαναλειψιμότητα
- Περιστρεφόμενη οθόνη 350o
ΟΘΟΝΕΣ ΡΟΟΜΕΤΡΟΥ FLOW 38
Η οθόνη για το ροόμετρο FLOW38 κατασκευάζεται σε τρεις εκδόσεις. Περιλαμβάνει το βασικό σχέδιο (κεφαλή), σαν ξεχωριστή εμπρόσθια μονάδα και επίσης για τοποθέτηση σε πάνελ. Είναι πλεονεκτικό ότι η μονάδα αξιολόγησης (μονάδα απεικόνισης) τοποθετείται στο μπροστινό μέρος του ροομέτρου και στην περίπτωση ξεχωριστής οθόνης η μονάδα απεικόνισης μπορεί να τοποθετηθεί σε ράγα DIN. Η οθόνη για τοποθέτηση σε πάνελ προσφέρει την δυνατότητα εγκατάστασης της μονάδας απεικόνισης στην πόρτα του ηλεκτρικού κουτιού.

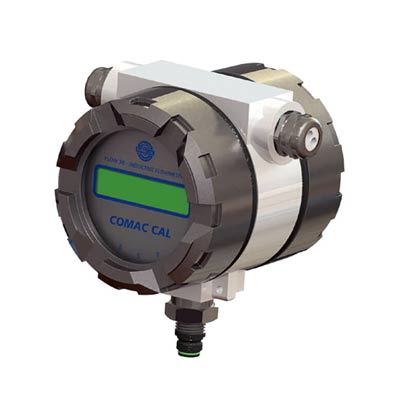

ΒΑΣΙΚΗ ΕΚΔΟΣΗ (ΚΕΦΑΛΗ)

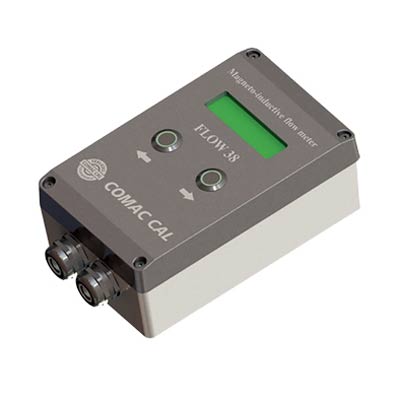

ΕΜΠΡΟΣΘΙΑ ΜΟΝΑΔΑ

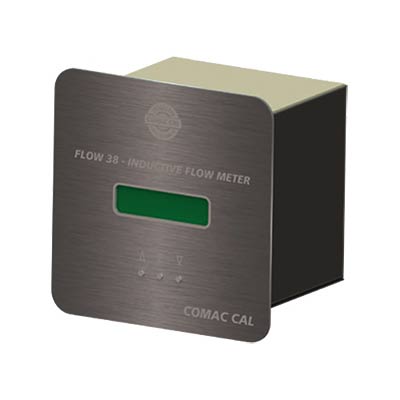

ΜΟΝΑΔΑ ΓΙΑ ΠΑΝΕΛΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΡΟΟΜΕΤΡΟΥ FLOW 38
| Τροφοδοσία | 230 VAC (50/60 Hz), 24 VAC/VDC με προστασία ανάστροφης πολικότητας |
| Απαιτούμενη ισχύς | 4,6 VA |
| Οθόνες | Βασική (H), Εμπρόσθια (F), Για πάνελ (P) |
| Κατασκευή | Συμπαγής (Tmax 90 °C), Χωριστά (Μήκος καλωδίου 3m) |
| Ονομαστική διάμετρος | DN 10÷400 |
| Υλικό επένδυσης | Ελαστικό (σκληρό, μαλακό, με πιστοποιητικό για πόσιμο νερό), PTFE, PFA, E-CTFE, FEP, κεραμικό |
| Υλικό ηλεκτροδίων | CrNi steel DIN 1.4571, Hastelloy C4, Τιτάνιο, Ταντάλιο |
| Κατασκευή | Με φλάντζες - από ανοξείδωτο χάλυβα και χάλυβα με επίστρωση πολυουρεθάνης wafer, με σπείρωμα και τροφίμων - ανοξείδωτος χάλυβας |
| Ρακόρ σύνδεσης | Wafer (Σάντουιτς) Φλάντζες κατά DIN (EN1092) Με σπείρωμα (EN ISO 228-1) Για τρόφιμα (Ρακόρ DIN 11851, Clamp) |
| Πίεση λειτουργίας | PN10, PN16, PN25, PN40 |
| Min. αγωγιμότητα υγρού | 20 μS (για χαμηλότερη αγωγιμότητα, κατόπιν συνεννοήσεως) |
| Εύρος μέτρησης (Qmin / Qmax) | Aμφίδρομη για 0,2 ÷ 12 m/s (1/60); 0,12 ÷ 12 m/s (1/100); 0,06 ÷ 12 m/s (1/200); |
| Ακρίβεια μέτρησης | Ακρίβεια μέχρι 0,5%, επαναληψιμότητα μέχρι to 0,2% |
| Πτώση πίεσης | Αμελητέα |
| Πρόσθετα ηλεκτρόδια | Γείωση και έλεγχος κενής σωλήνωσης (DN 15÷DN 400) |
| Απεικόνιση | LCD 2 Χ 16 χαρακτήρες |
| Ρύθμιση | Μέσω Bluetooth |
| Έξοδοι (παθητικές) | Παλμοί/flow switch (μέγιστο 400 KHz, 4-20mA, RS485 |
| Μέγιστη θερμοκρασία περιβάλλοντος | 55oC |
| Βαθμός προστασίας | IP65, IP67, IP68 |
| Βαθμός προστασίας οθονών | Βασική κεφαλή – IP67, Εμπρόσθια μονάδα και μονάδα πάνελ – IP54 |
