ΠΛΑΚΟΕΙΔΗΣ ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ ΤΥΠΟΥ FHL
ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ
ΕΦΑΡΜΟΓΕΣ
Θέρμανση, Ψύξη και Ανάκτηση Θερμότητας με υγρό/υγρό ή ατμό/υγρό
ΒΑΣΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ
Οι πλακοειδείς εναλλάκτες θερμότητας αποτελούνται από τις πλάκες εναλλαγής θερμότητας, τον σκελετό, τα εξαρτήματα σύσφιξης και τα στόμια εισόδου/εξόδου.
Οι πλάκες είναι κατασκευασμένες από πρεσσαριστά φύλλα μετάλλου με αυλακώσεις σχεδιασμένες με τρόπο ώστε να επιτυγχάνεται η μέγιστη μετάδοση θερμότητας. Κάθε πλάκα διαθέτει μία φλάντζα από συνθετικό ελαστικό που στεγανοποιεί το υγρό ανάμεσα στις δύο πλάκες. Οι πλάκες κρέμονται από την πάνω ράβδο-οδηγό και σφίγγονται μεταξύ της βάσης (σταθερός σκελετος) και της τελικής πλάκας (κινητός σκελετος).
Το υγρό ρέει μέσω ενός στενού χώρου ανάμεσα στις πλάκες και η θερμότητα μεταφέρεται από την επιφάνεια των πλακών.
Στους πλακοειδείς εναλλάκτες θερμότητας τα υγρά μπορούν να ρέουν προς διάφορες κατευθύνσεις, όπως σε βρόγχο σε μια σειρά πλακών.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Μέγιστη Πίεση Λειτουργίας: 18 bar
Μέγιστη Θερμοκρασία Λειτουργίας: 180 oC
Συντελεστής Μετάδοσης Θερμότητας: 4.000 - 6.000 kcal/m2hoC
Μέγιστη Παροχή: 790 m3/h
Θέρμανση, Ψύξη και Ανάκτηση Θερμότητας με υγρό/υγρό ή ατμό/υγρό
ΒΑΣΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ
Οι πλακοειδείς εναλλάκτες θερμότητας αποτελούνται από τις πλάκες εναλλαγής θερμότητας, τον σκελετό, τα εξαρτήματα σύσφιξης και τα στόμια εισόδου/εξόδου.
Οι πλάκες είναι κατασκευασμένες από πρεσσαριστά φύλλα μετάλλου με αυλακώσεις σχεδιασμένες με τρόπο ώστε να επιτυγχάνεται η μέγιστη μετάδοση θερμότητας. Κάθε πλάκα διαθέτει μία φλάντζα από συνθετικό ελαστικό που στεγανοποιεί το υγρό ανάμεσα στις δύο πλάκες. Οι πλάκες κρέμονται από την πάνω ράβδο-οδηγό και σφίγγονται μεταξύ της βάσης (σταθερός σκελετος) και της τελικής πλάκας (κινητός σκελετος).
Το υγρό ρέει μέσω ενός στενού χώρου ανάμεσα στις πλάκες και η θερμότητα μεταφέρεται από την επιφάνεια των πλακών.
Στους πλακοειδείς εναλλάκτες θερμότητας τα υγρά μπορούν να ρέουν προς διάφορες κατευθύνσεις, όπως σε βρόγχο σε μια σειρά πλακών.
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
Μέγιστη Πίεση Λειτουργίας: 18 bar
Μέγιστη Θερμοκρασία Λειτουργίας: 180 oC
Συντελεστής Μετάδοσης Θερμότητας: 4.000 - 6.000 kcal/m2hoC
Μέγιστη Παροχή: 790 m3/h
ΒΑΣΙΚΑ ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ
Πλάκες & Ρακόρ: Ανοξείδωτος Χάλυβας AISI304 & 316, Τιτάνιο και άλλα.
Φλάντζες Στεγανότητας: NBR, EPDM και άλλα.
Σκελετός: Χαλύβδινος, βαμμένος.

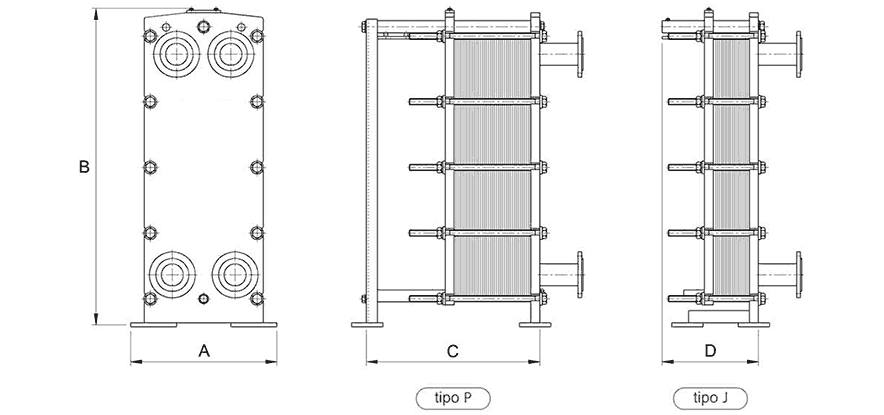

ΒΑΣΙΚΟΙ ΣΚΕΛΕΤΟΙ
Οι εναλλάκτες FH είναι διαθέσιμοι στους πιο κάτω τύπους:
Σειρά J - Χωρίς κολώνα στήριξης
Σειρά P - Με κολώνα στήριξης
ΤΥΠΙΚΕΣ ΣΥΝΔΕΣΕΙΣ (ΡΑΚΟΡ)
Σωλήνας για συγκόλληση ή σπείρωμα BSP
Φλάντζες
Ρακόρ
Πλάκες & Ρακόρ: Ανοξείδωτος Χάλυβας AISI304 & 316, Τιτάνιο και άλλα.
Φλάντζες Στεγανότητας: NBR, EPDM και άλλα.
Σκελετός: Χαλύβδινος, βαμμένος.
ΒΑΣΙΚΟΙ ΣΚΕΛΕΤΟΙ
Οι εναλλάκτες FH είναι διαθέσιμοι στους πιο κάτω τύπους:
Σειρά J - Χωρίς κολώνα στήριξης
Σειρά P - Με κολώνα στήριξης
ΤΥΠΙΚΕΣ ΣΥΝΔΕΣΕΙΣ (ΡΑΚΟΡ)
Σωλήνας για συγκόλληση ή σπείρωμα BSP
Φλάντζες
Ρακόρ
| ΤΥΠΟΣ | FHL 00 | FHL10 | FHL 20 | FHL 30 | FHL 40 | FHL 50 |
| ND (mm) | 50 | 100 | 100 | 150 | 200 | 200 |
